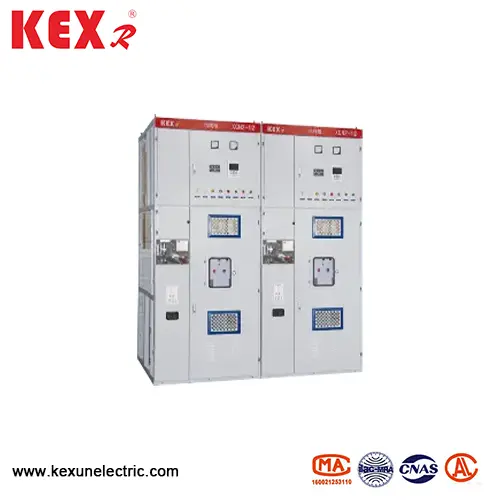

बॉक्स प्रकार निश्चित धातू बंद स्विचगियर

Unity अटी वापरणे

X एक्सजीएन 2-12 प्रकार बॉक्स प्रकार निश्चित धातू बंद स्विचगियरचे सभोवतालचे तापमान असावे

-25 ~ 40 ℃ (घरातील)

▶ उंची: 1000 मी खाली

Railly दररोज सरासरी सापेक्ष आर्द्रता 95%पेक्षा जास्त नसते आणि मासिक सरासरी सापेक्ष आर्द्रता 90%पेक्षा जास्त नसते

Seflocake भूकंप 8 च्या तीव्रतेपेक्षा जास्त होणार नाही

X एक्सजीएन 2-12 प्रकार बॉक्स प्रकार निश्चित धातू बंद स्विचगियर अग्नी, स्फोट, गंभीर प्रदूषण, रासायनिक गंज आणि हिंसक कंपपासून मुक्त ठिकाणी स्थापित केले जाईल.

● तांत्रिक मापदंड

Ror अँटी-एरर डिव्हाइस

"पाच प्रतिबंध" चे कार्य म्हणजे सर्किट ब्रेकरला चुकून विभाजित होण्यापासून आणि बंद होण्यापासून रोखणे; अलगाव स्विचच्या लोड गैर-चुकीच्या चुकीच्या आणि चुकीच्या ऑपरेशनला प्रतिबंधित करा; जेव्हा आकारला जातो तेव्हा ग्राउंडिंग स्विच बंद होण्यापासून प्रतिबंधित करा; ग्राउंडिंग स्विच बंद झाल्यावर चालू होण्यापासून प्रतिबंधित करा; चुकून चार्ज केलेल्या अंतरामध्ये प्रवेश करण्यापासून प्रतिबंधित करा.

हा एक्सजीएन 2-12 प्रकार बॉक्स प्रकार फिक्स्ड मेटल क्लोज स्विचगियर अनिवार्य मेकॅनिकल लॉकिंग मोडचा अवलंब करतो आणि लॉकिंग डिव्हाइस मुख्य घटक जसे की समर्थन, डिस्क, पॅनेल, लॉकिंग प्लेट, हँडल, कनेक्टिंग रॉड इत्यादी बनलेले आहे, ज्यात विश्वासार्ह कामगिरीची वैशिष्ट्ये, संपूर्ण कार्ये, सोपी रचना आणि सोयीस्कर ऑपरेशन आहे, अशा प्रकारे "पाच पूर्वसूचना आणि प्रभावीपणे:" पाच पूर्वस्थिती आणि प्रभावीपणे: "पाच पूर्वसूचना"

Red लाल आणि हिरव्या फ्लॉपसह कंट्रोल स्विच (केडब्ल्यू स्विच) सर्किट ब्रेकर योजनेत सर्किट ब्रेकरला विभाजित होण्यापासून रोखण्यासाठी आणि चुकून बंद होण्यापासून वापरला जातो

Circic सर्किट ब्रेकर खरोखरच तुटल्यानंतरच लहान हँडल "कार्यरत" स्थितीतून बाहेर काढले जाऊ शकते आणि "ब्रेकिंग आणि लॉकिंग" स्थितीकडे वळले जाऊ शकते; पृथक्करण स्विच उघडणे आणि बंद करणे; 7-लोड डिस्कनेक्टिंग स्विच उघडण्यापासून आणि बंद होण्यापासून प्रतिबंधित करा. लॉकिंग आणि अँटी-लॉकिंगच्या उलटतेमध्ये दुहेरी अँटी-कमरेशन फंक्शन्स असतात, म्हणजेच जेव्हा लहान हँडल "ब्रेकिंग लॉकिंग" स्थितीत असते, तेव्हा केवळ वरचे आणि खालचे डिस्कनेक्टर्स चालू आणि बंद केले जाऊ शकतात, परंतु सर्किट ब्रेकर चालू आणि बंद केले जाऊ शकत नाही, अशा प्रकारे सर्किट ब्रेकरचे चुकीचे ओपेरेशन टाळले जाऊ शकत नाही.

The जेव्हा सर्किट ब्रेकर आणि वरचे आणि खालचे डिस्कनेक्टर्स बंद स्थितीत असतात आणि लहान हँडल "कार्यरत" स्थितीत असते, तेव्हा पुढील आणि मागील कॅबिनेटचे दरवाजे उघडले जाऊ शकत नाहीत, जेणेकरून चुकून त्यांना थेट अंतरामध्ये प्रवेश करण्यापासून रोखता येईल

The जेव्हा वरचे आणि खालचे डिस्कनेक्टर्स उघडले जात नाहीत, तेव्हा ग्राउंडिंग स्विच बंद केला जाऊ शकत नाही आणि लहान हँडल "ब्रेकिंग आणि लॉकिंग" स्थितीपासून "देखभाल" स्थितीकडे वळविला जाऊ शकत नाही, ज्यामुळे ग्राउंडिंग वायरला विजेसह लटकण्यापासून रोखता येते

Egha जर अर्थिंग स्विच उघडले नाही तर वरचे आणि खालचे डिस्कनेक्टर्स बंद केले जाऊ शकत नाहीत, जे अर्थिंग वायरला वरच्या आणि खालच्या डिस्कनेक्टर्स बंद करण्यापासून प्रतिबंधित करू शकते.

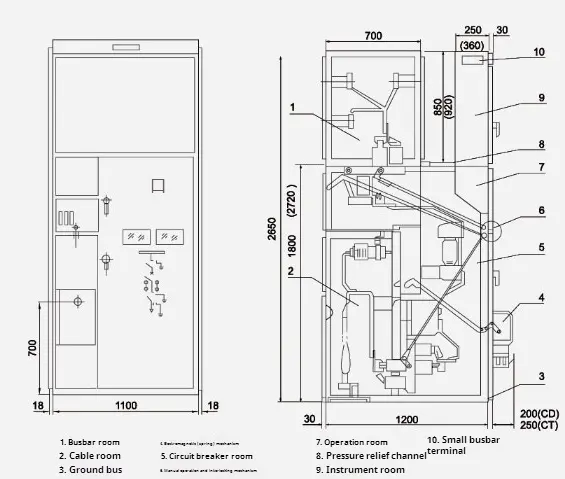

● एक्सजीएन □ -12/07 डी बाह्यरेखा रेखांकन

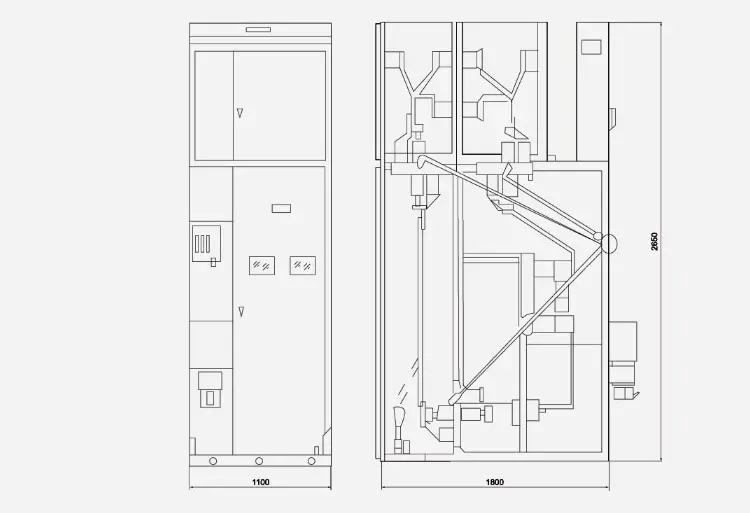

● एक्सजीएन □ -12 (बायपास केबलचे आउटलेट) बाह्यरेखा रेखांकन

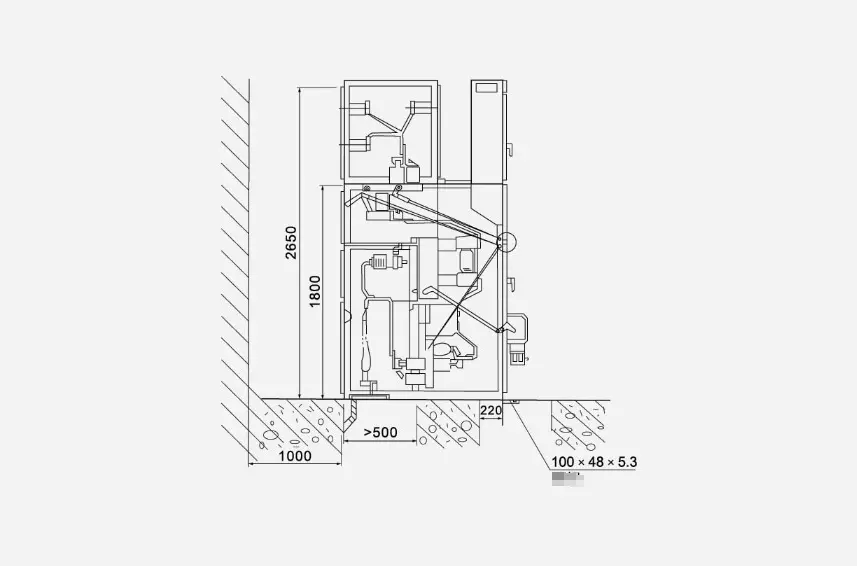

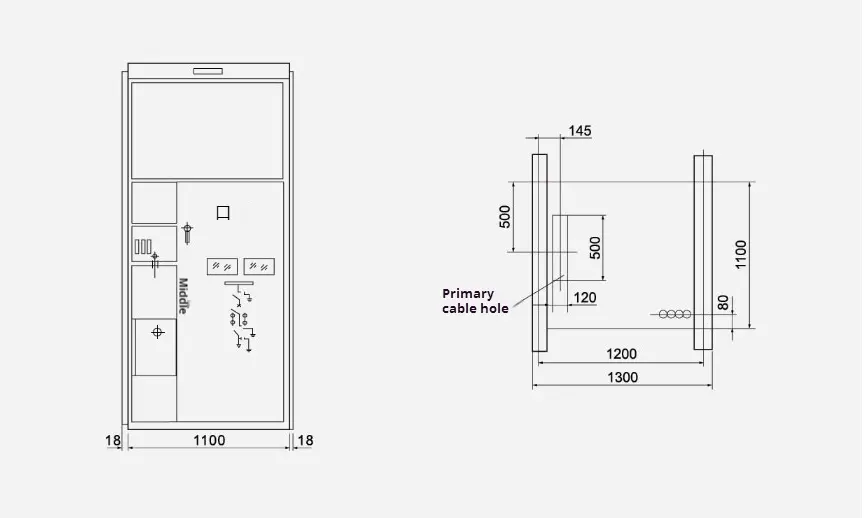

● एकूणच परिमाण स्थापना रेखांकन
