एचव्ही स्विचगियर

Unity अटी वापरणे

▶ हवेचे तापमान: -10 ~ 40 ℃;

▶ उंची: 1000 मी खाली

▶ आर्द्रता: सापेक्ष आर्द्रता: दररोजची सरासरी 95%पेक्षा कमी आणि मासिक सरासरी 90%पेक्षा जास्त नसते

▶ पाण्याचे वाष्प दाब: दैनंदिन सरासरी मूल्य 2.2 केपीएपेक्षा जास्त नाही आणि मासिक सरासरी मूल्य 1.8 केपीएपेक्षा जास्त नाही; जेव्हा तापमान अचानक खाली येते तेव्हा प्रदूषणासह संक्षेपण येऊ शकते. हे उत्पादन सामान्य परिस्थितीपेक्षा अधिक गंभीर असलेल्या पुढील दोन पर्यावरणीय परिस्थितीसाठी योग्य आहे:

(१) संक्षेपण वारंवार नसते (सरासरी महिन्यात दोनदा जास्त नाही) आणि ते किंचित प्रदूषित होते;

(2). साधारणतया, कोणतेही संक्षेपण नसते (वर्षातून सरासरी दुप्पट नाही), जे गंभीरपणे प्रदूषित होते

▶ एचव्ही स्विचगियर कठोर ठिकाणी योग्य आहे जेथे आग आणि स्फोट होण्याचा धोका नाही आणि गंभीर प्रदूषण धातूंचे संकुचित करण्यासाठी आणि इन्सुलेशन नष्ट करण्यासाठी पुरेसे आहे

Y केवायएन 28-12 प्रकार एचव्ही स्विचगियर अशा ठिकाणी योग्य आहे जेथे हिंसक कंप नाही, अडथळे आणि अनुलंब कल 80 पेक्षा जास्त नाही.

टीप:

(१) एचव्ही स्विचगियर -30 ℃ वर संचयन आणि वाहतुकीस अनुमती देते

(२) जेव्हा उंची 1000 मीटरपेक्षा जास्त असेल तेव्हा ती बी/2102 "उंचीच्या क्षेत्राचा वापर करून उच्च-व्होल्टेज इलेक्ट्रिकल उपकरणासाठी तांत्रिक आवश्यकता" नुसार हाताळली जाईल; जेव्हा उंची 2000 मीटरपेक्षा जास्त नसते, तेव्हा कमी-व्होल्टेज सहाय्यक उपकरणांसाठी कोणतेही उपाय केले जाणार नाहीत;

()) जेव्हा वास्तविक वापराची अटी वरीलपेक्षा वेगळी असतात, तेव्हा ती वापरकर्ता आणि निर्माता दोघेही वाटाघाटी करतात.

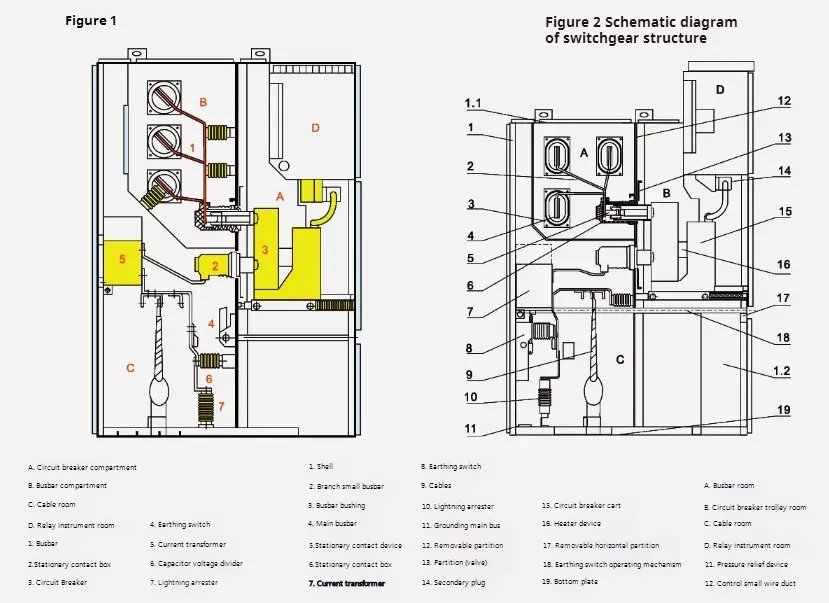

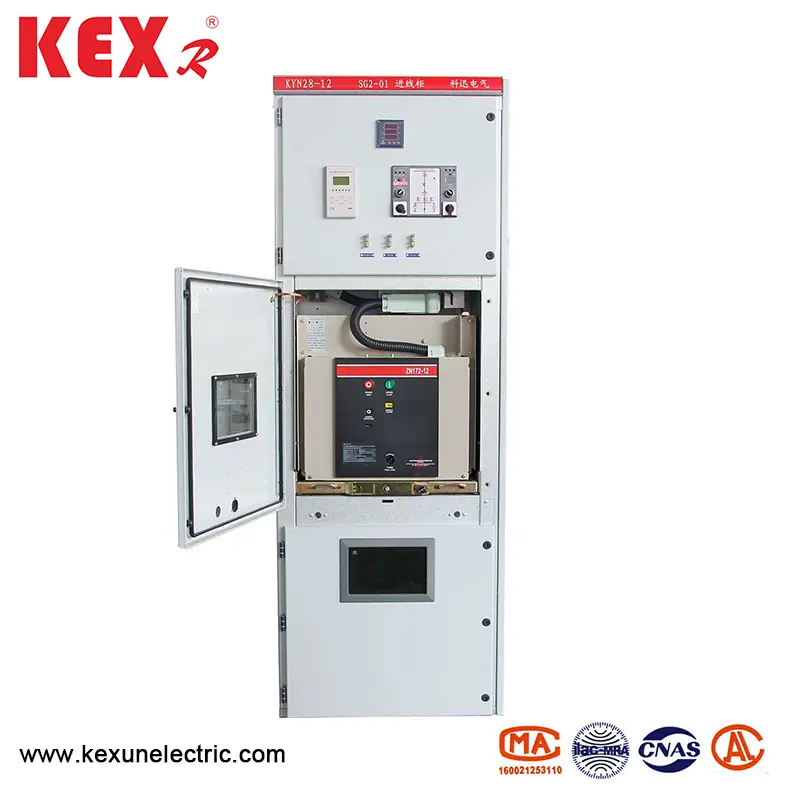

V एचव्ही स्विचगियरमध्ये दोन भाग असतात: एक निश्चित कॅबिनेट बॉडी आणि एक रेखाटण्यायोग्य भाग (थोडक्यात हँडकार्ट) (एचव्ही स्विचगियर स्ट्रक्चर बेलोजच्या योजनाबद्ध आकृतीसाठी आकृती पहा). स्विचगार्टच्या कॅबिनेट बॉडी आणि प्रत्येक फंक्शनल युनिटच्या क्लॅपबोर्डचे शेल अ‍ॅल्युमिनियम-झिंक लेपित स्टील प्लेट्सद्वारे बोल्ट केले जाते. स्विचगियर शेलची संरक्षण पातळी आयपी 4 एक्स पर्यंत पोहोचते आणि प्रत्येक कंपार्टमेंट विभाजन बोर्ड आणि सर्किट ब्रेकर दरवाजाचे संरक्षण स्तर पी 2 एक्स उघडले जाते. केवायएन 28-12 प्रकार एचव्ही स्विचगियर व्हीएस 1, झेडएन 12 व्ही व्हॅक्यूम सर्किट ब्रेकर हँडकार्ट आणि व्हीडी 4 व्हॅक्यूम सर्किट ब्रेकर हँडकार्ट आणि एबीबी कंपनीने उत्पादित व्हीसी व्हॅक्यूम कॉन्टॅक्टरसह सुसज्ज केले जाऊ शकते. स्विचगियर डबल कॅबिनेटमध्ये स्थापित केले जाऊ शकते, म्हणजेच बॅक-टू-बॅक व्यवस्थेत. स्विच कॅबिनेटची स्थापना आणि डीबगिंग समोरासमोर केले जाऊ शकते, म्हणून स्विच कॅबिनेट भिंतीच्या विरूद्ध स्थापित केले जाऊ शकते. भिंतीच्या विरूद्ध स्थापित करण्याचा सर्वात मोठा फायदा म्हणजे मजल्याची जागा वाचवणे. याव्यतिरिक्त, एचव्ही स्विचगियर भिंतीशिवाय स्थापित केले जाऊ शकते, म्हणजेच दुहेरी बाजू असलेला देखभाल प्रकार. या दोघांची अंतर्गत रचना लेआउट विसंगत आहे आणि त्याचा फायदा सोयीस्कर देखभाल आहे.

◆ एचव्ही स्विचगियर स्ट्रक्चर

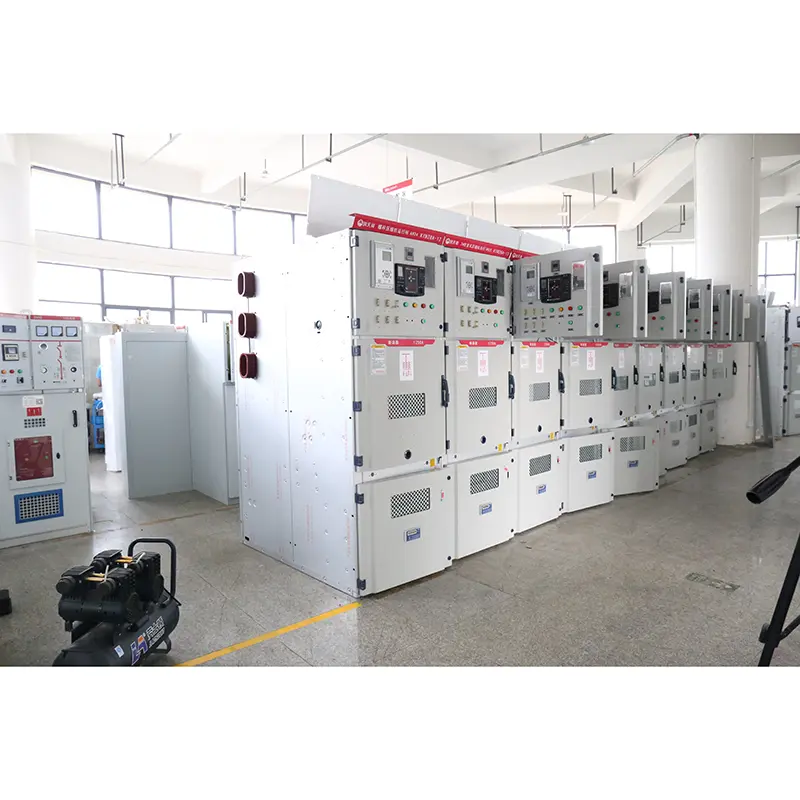

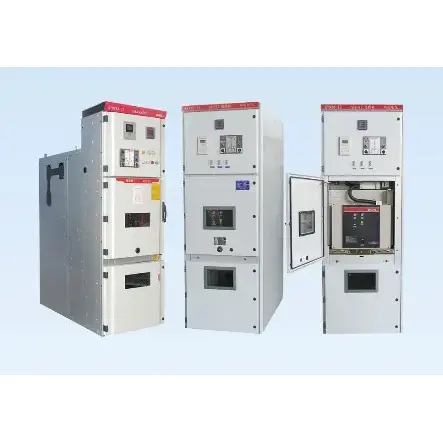

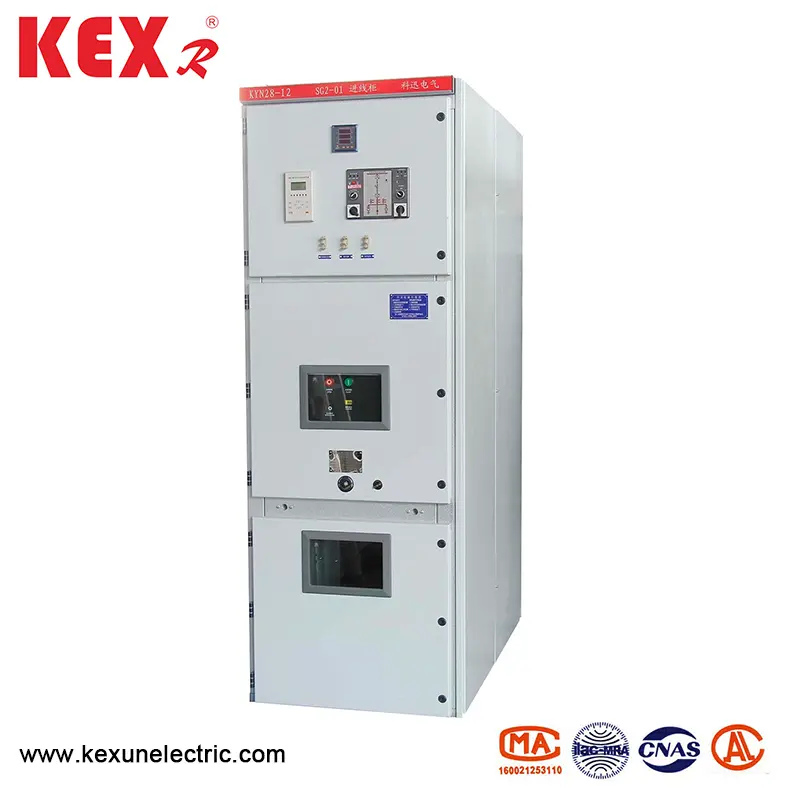

Y केवायएन 28-12 प्रकार एचव्ही स्विचगियरचे विहंगावलोकन

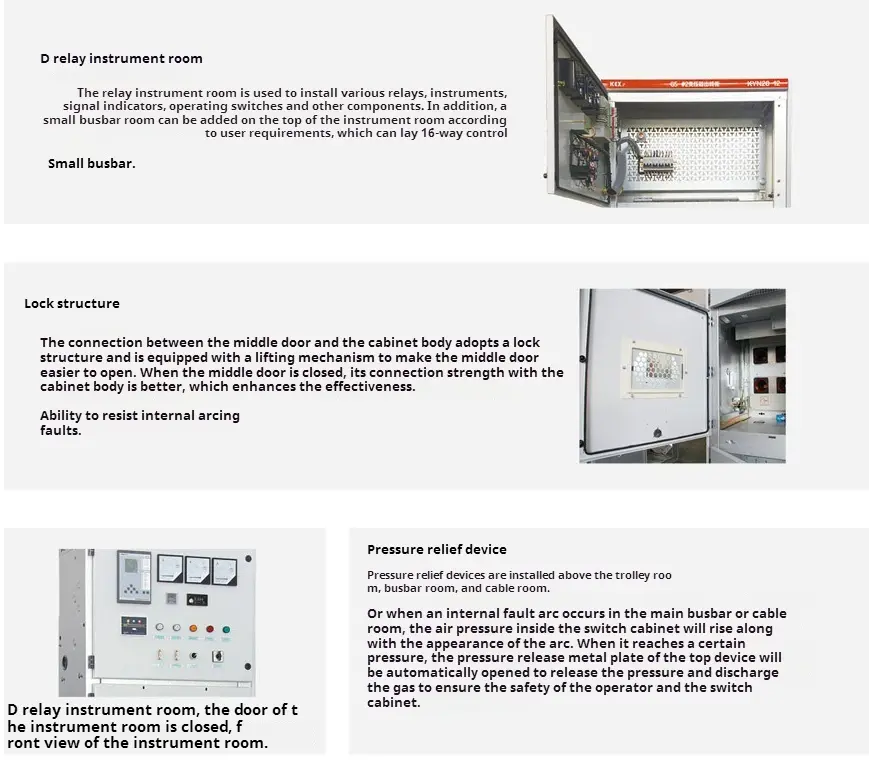

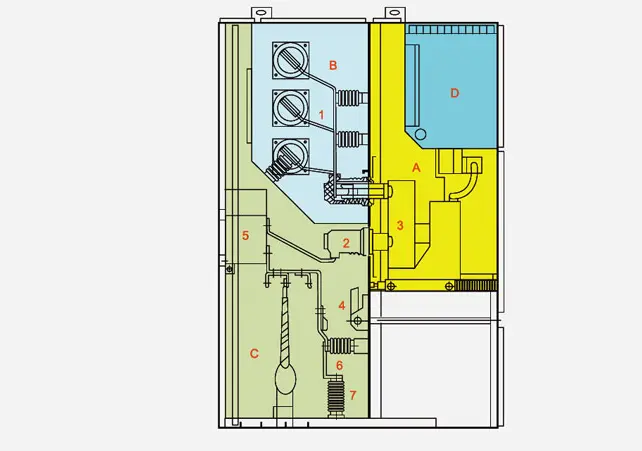

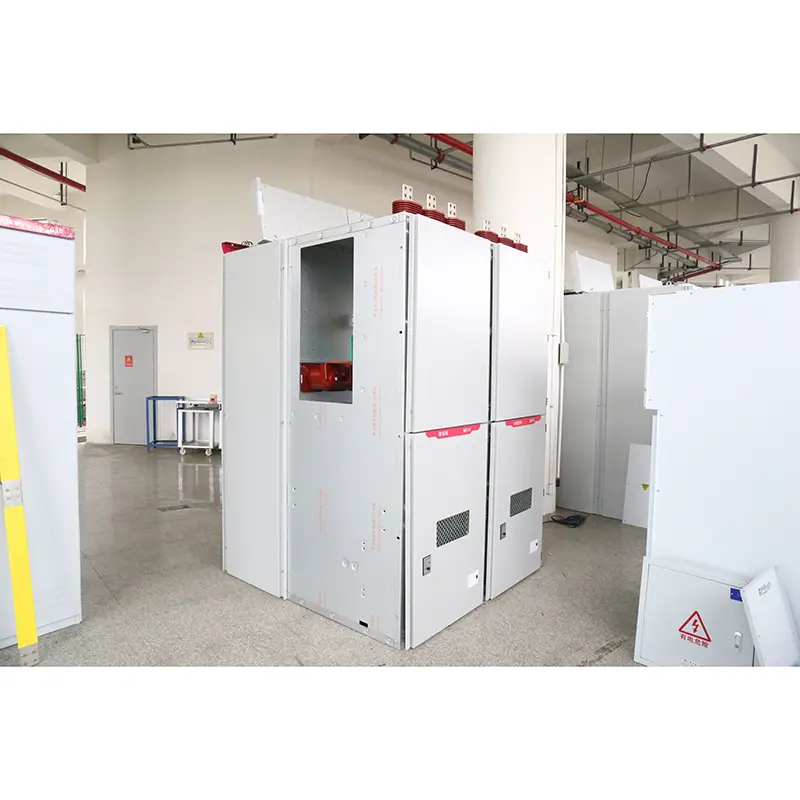

एचव्ही स्विचगियरचे कॅबिनेट शेल आणि विभाजन सीएनसी मशीन टूल्सद्वारे प्रक्रिया केल्यावर आणि प्रक्रिया केल्यावर बोल्ट केल्यानंतर अॅल्युमिनियम-झिंक लेपित स्टील प्लेट्स किंवा स्टील प्लेट्सचे बनलेले आहे आणि एकत्रित स्विच कॅबिनेट आकारात एकरूपता राखू शकते. अ‍ॅल्युमिनियम-झिंक लेपित स्टील प्लेटमध्ये समान स्टील प्लेटपेक्षा मजबूत अँटी-कॉरोशन आणि अँटी-ऑक्सिडेशन प्रभाव आणि उच्च यांत्रिक सामर्थ्य आहे. एचव्ही स्विचगियरचे आतील भाग 1 मध्ये विभागले गेले आहे. हँडकार्ट रूम 2. बस रूम 3. केबल रूम 4. रिले इन्स्ट्रुमेंट रूम, आणि प्रत्येक युनिटच्या शेलमध्ये स्वतंत्र ग्राउंडिंग आहे. स्विचगियरच्या दारे सर्व इलेक्ट्रोस्टेटिक प्लास्टिकसह फवारल्या जातात जेणेकरून त्यांच्या पृष्ठभागावर परिणाम प्रतिरोध, गंज प्रतिरोध आणि सुंदर देखावा (रंग वापरकर्त्यांद्वारे सानुकूलित केला जाऊ शकतो) चे फायदे आहेत.

◆ शेल आणि विभाजन

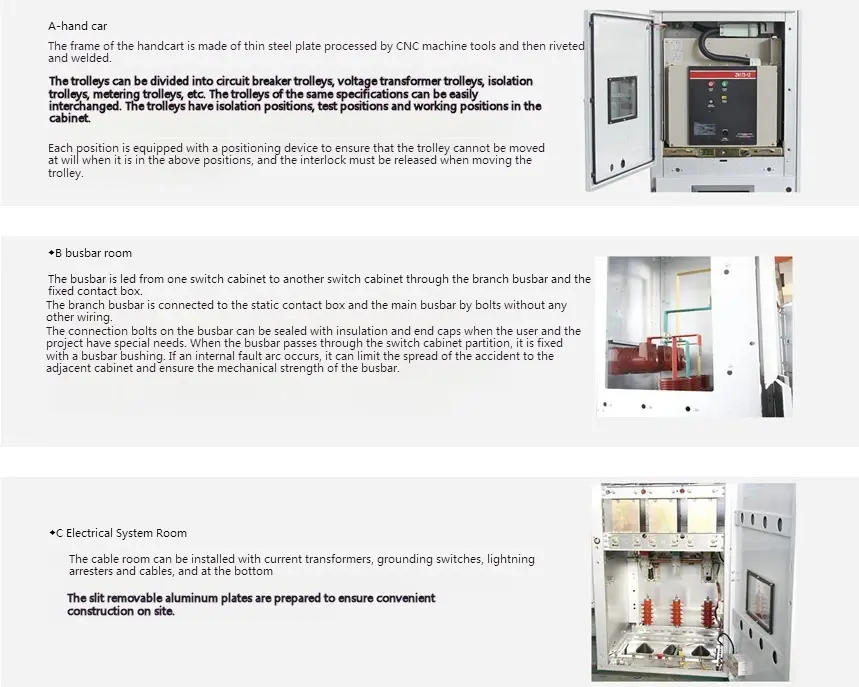

केवायएन 28-12 प्रकारच्या एचव्ही स्विचगियरचे शेल आणि विभाजन उच्च-गुणवत्तेच्या आयातित अॅल्युमिनियम-लेपित झिंक स्टील प्लेट्सपासून बनलेले आहे जे सीएनसी मशीन टूल्सद्वारे वाकल्यानंतर बोल्ट केले जातात, म्हणून एकत्रित एचव्ही स्विचगियर आकारात एकरूपता राखू शकते. यात मजबूत गंज प्रतिकार आणि ऑक्सिडेशन प्रतिरोध आहे आणि त्याच स्टील प्लेटपेक्षा जास्त यांत्रिक शक्ती आहे. एचव्ही स्विचगियर विभाजन करून हँडकार्ट रूम (सर्किट ब्रेकर कंपार्टमेंट), बस रूम, केबल रूम आणि रिले इन्स्ट्रुमेंट रूम (लो व्होल्टेज रूम) मध्ये विभागले गेले आहे. प्रत्येक युनिटचे शेल स्वतंत्रपणे ग्राउंड केले जाते.

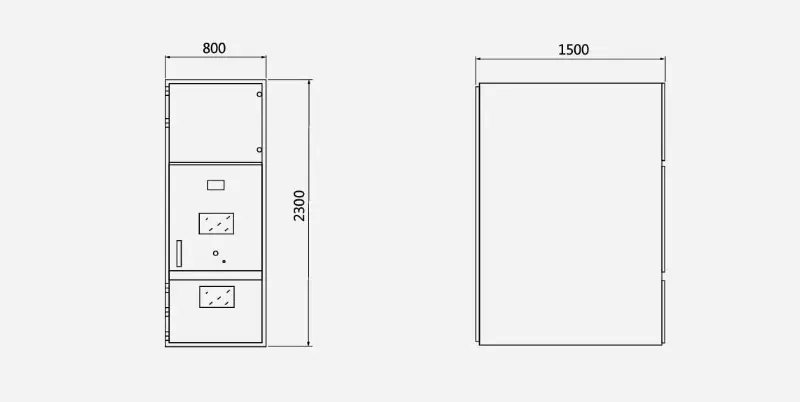

H एचव्ही स्विचगियरची बाह्यरेखा परिमाण BALOOS म्हणून आहे
